口徑：
特點：

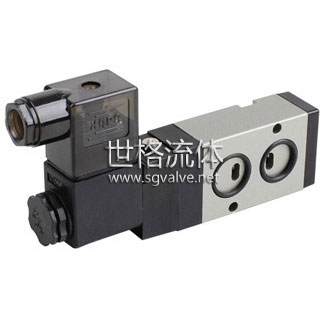

電磁換向閥—概述
V45K2、V45C2系列電磁閥用于氣動閥門“開啟”或“關閉”的電控操作。符合NAMUR連接標準，直接安裝在氣動執行器側面，無需管子連接。根據儀表控制系統需要選擇單電控或雙電控。二位五通電磁閥配雙作用式執行器，二位三通電磁閥配單作用式執行器。同時該產品有基本型(IP67)和防爆型，防爆級別為ExdⅡBT4，其防爆級別適用于工廠的易爆環境場所。也可根據需要選擇適合的電壓。
| 電磁換向閥—技術參數 | ||
| 結構形式： 動作方式： 復位方式： |
滑動 電磁鐵或手動操作， 按下并旋轉手動操作鈕可實現手動狀態鎖定。 氣動彈簧復位、機械彈簧復位、電磁鐵操作復位。 ISO228/1標準G1/4 -20℃～+60℃（防爆型-15℃～+50℃） -20℃～+80℃（防爆型-15℃～+50℃） 閥體和內部零件：陽極電鍍鋁合金、銅。 加固端蓋：塑料。 密封圈：丁苯橡膠(NBR)和聚亞安酯(AU)。 符合NAMUR標準和VDI/VDE3845的雙孔。 |
|
電氣數據 |
||
| 標準電壓： 特殊電壓： 電壓偏差： 功 耗： 工作方式： |
24VDC,24VAC50Hz,110VAC50Hz,220VAC50Hz 6V～110VDC,12V～254VAC,50或60Hz ±10%標準和防爆(ExdⅡBT4)線圈 標準線圈：AC啟動功率6VA，穩定功率 4.3VA( 熱態)DC2.6W(熱態)，3W(冷態) 100%ED(DB),連續操作。 IP65帶符合DIN40050的正確安裝連接器 Pg9連接器 |
| 氣路裝置 | ||
| 功 能： 介 質： 額定流量： 公稱通徑： |
2位3通NC(V45C2)，2位5通(V45K2) 經過過濾(50微米)、潤滑的或非潤滑的壓縮空氣， 而且干燥露點到-20℃。 V45K2型：QNn=1060N1/min， V45C2型：1-2QNn-1060N1/min，2-3QNn=1060N1/min DN7mm 大約40毫秒 防爆線圈EExmT6 |
