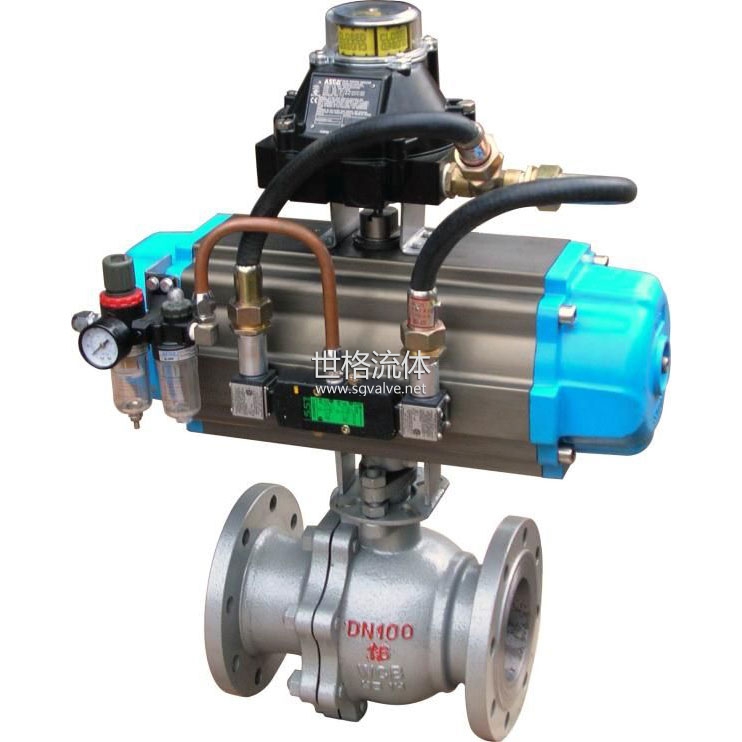

防爆氣動球閥

口徑：
特點：

氣動帶手動防爆球閥采用彈性密封圈結構設計，介質壓力較小時，密封圈與球體的接觸面積較小，故有較大的密封雙壓，確保可靠密封。氣動帶手動防爆球閥介質壓力較大時，密封圈與球體接觸面積增大，故密封圈能承受較大的介質推力而不會損壞。通過配置不同的控制附件，可實現遙控及調節功能。

產品特性
規格參數
常見問題

防爆氣動球閥,防爆球閥專業生產廠家世格流體多年專業生產氣動帶手動防爆球閥,防爆氣動球閥技術,品質保證,質量上乘,歡迎來電咨詢產品價格價格、洽談合作！

氣動帶手動防爆球閥產品型號/技術參數：

閥類	傳動方式	連結形式	結構形式	密封面	公稱壓力（MPa）	閥體材料
球閥	6-氣動 6s-氣動帶手動	法蘭式	浮動球直通	F-氟塑料 H-合金鋼 PPL	1.6 2.5 4.0 6.4	按表內閥體材料代號
公稱通徑DN（mm）		15-250
材料\\\\材料代號		C		P		R
主要零件	閥體	WCB		ZG1Cr18Ni9Ti		ZG1Cr18Ni12Mo2Ti
	球板	WCB		1Cr18Ni9Ti		1Cr18Ni12MoTi
	閥桿	2Cr13		1Cr18Ni9Ti		1Cr18Ni12MoTi
	密封圈	增強聚四氟乙烯對位聚笨
	填料	聚四氟乙烯柔性石墨
適用工況	適用介質	水、蒸汽、油品		硝酸類		醋酸類
	適用溫度	-28℃～300℃
控制型式		雙作用/單作用
作用型式		切斷/調節
輸入信號		電信號：0～10mA、-4～10mA 氣信號20～100kPa
回信電壓		AC220V/DC24V
工作介質		凈化壓縮壓氣
執行器	型號	GT系列、AW系列、
	氣源壓力	0.4～0.7MPa

氣動防爆球閥安裝尺寸表：

公稱通徑DN（mm）	尺寸																	執行器型號
	1.6MPa					2.5MPa					H	4.0MPa
	L	D	D1	B	Z-D	L	D	D1	B	Z-D	H	L	D	D1	B	Z-D	H
15	130	95	65	14	4-14	130	95	65	16	4-14	200	130	95	65	16	4-14	200	可選配GTD/GTE、 AW/AWS、系列執行器
20	140	105	75	14	4-14	130	105	75	16	4-14	204	140	105	75	16	4-14	204
25	150	115	85	14	4-14	140	115	85	16	4-14	215	150	115	85	16	4-14	210
32	165	135	100	16	4-18	165	135	100	18	4-18	240	180	135	100	18	4-18	240
40	180	145	110	16	4-18	165	145	110	18	4-18	264	200	145	110	18	4-18	264
50	200	160	125	16	4-18	203	160	125	20	4-18	274	220	160	125	20	4-18	360
65	220	180	145	18	4-18	222	180	145	22	8-18	379	250	180	145	22	8-18	390
80	250	195	160	20	8-18	241	195	160	22	8-18	389	280	195	160	22	8-18	450
100	280	215	180	20	8-18	305	230	190	24	8-23	416	320	230	190	24	8-23	480
125	320	245	210	22	8-18	356	270	220	28	8-25	542	400	270	220	28	8-25	650
150	360	280	240	24	8-23	394	300	250	30	8-25	572	400	300	250	30	8-25	670
200	400	335	295	26	12-23	457	360	310	34	12-25	600	550	375	320	38	12-30	720
