氣動執行器產品說明：

驅動刀閘閥，滿足閥門要求的推力大小和行程長度 分為單作用和雙作用

連接處可按閥門尺寸特殊加工

低溫型產品可用于 -40℃~80℃ 高溫型產品可用于 20℃~120℃

執行器可加裝側面手輪，液壓手動裝置，渦輪式手操器

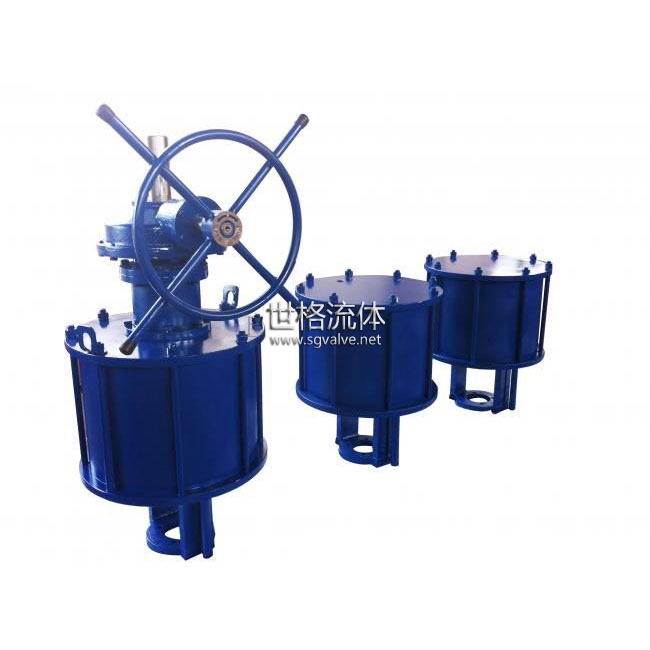

JTZS氣動執行器
JTZS執行機構是一種雙作用和單作用氣缸活塞執行機構。它的供氣壓力大于薄膜執行機構的供氣壓力，故輸出力較大，通常使用在高壓調節閥上，如執行機構要用于比例控制，則需帶雙作用氣動閥門定位器。

技術參數和性能
型 號： 不帶手輪機構JTZS20 、JTZS30、 JTZS45  JTZS56等
帶手輪機構JTZS20S 、JTZS30S 、JTZS45S
結構型式： 無彈簧活塞執行機構
汽 缸： QT450-10
支 架： WCB、ZG0Cr18Ni9(CF8)
活塞推桿: 無手輪機構為不銹鋼，帶手輪機構為碳鋼（鍍鉻）
導向襯套： 青銅QSn6.5-0.1
密 封 圈： 丁睛橡膠
輸入信號：（帶定位器）標準0.02～0.10MPa
分 程： 0.02～0.06Mpa 0.06～0.10Mpa
供氣壓力： 0.02～0.07 Mpa
氣源接頭： Rc1/4
環境溫度： -30～+70℃
附 件： VPP雙作用氣動閥門定位器
側裝手輪機構，限位開關、閥位傳送器等。
性 能： （帶定位器）
回 差： 0.75%
死 區： 0.2%
線 性： ±1%

技術規格：
