一、概述

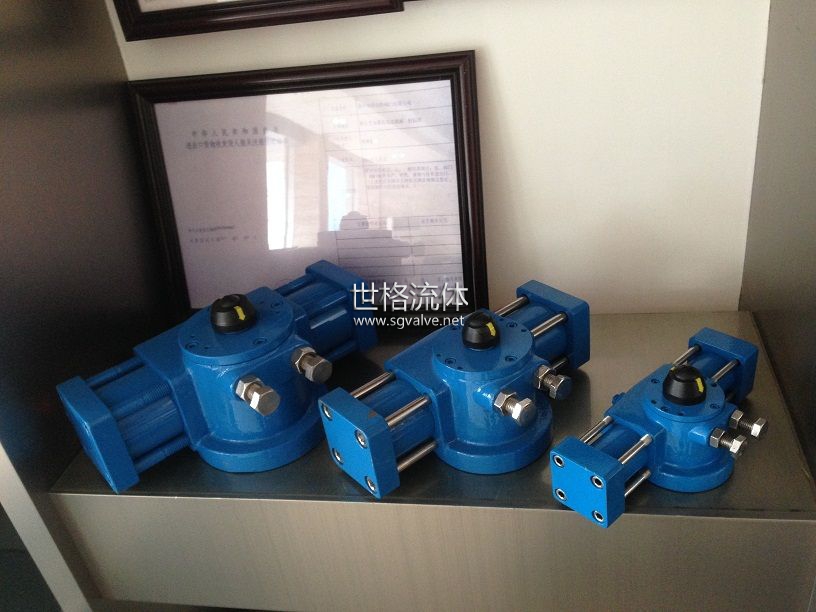

        SG系列液動執行器是我司在吸收國內外先進技術基礎上，自行研發的一款新型液動執行機構。SG系列執行器通過三維建模軟件Solidworks設計與優化。與市面上同類產品相比，具有外形精巧美觀、結構緊湊合理、堅固耐用、輸出扭矩大、使用壽命長等特點。SG系列執行器可以作為球閥、蝶閥、旋塞閥等閥門或其它1/4回轉裝置的執行元件。配套液控電磁閥、流量控制閥、限位開關等元件可以實現球閥、蝶閥、旋塞閥等閥門或其它1/4回轉裝置的就地/遠程智能化控制。HA系列液動執行器廣泛應用于石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備中。

產品特點：

1.  支持單作用和雙作用配置。

2. 基于齒輪齒條式設計，結構簡單可靠、體積小巧、動作平穩、輸出力矩大。

3. 齒輪齒條使用45#鋼，可以承受更高的工作壓力、輸出更大的力矩。

4. 液壓缸使用45#無縫鋼管，綜合力學性能好；內表面平滑，摩擦系數低，確保更長的使用壽命。

5. 執行器背面設計有兩個調節螺栓,行程調節更加方便。支持雙向行程調節,調節范圍±5°。

6.  執行器底部連接符合ISO5211標準。使產品更加具有通用性與互換性。

7.  執行器頂部連接符合NAMUR標準。支持標準閥位指示器、限位開關的安裝(SG32需要特殊的安裝支架)。

典型應用：

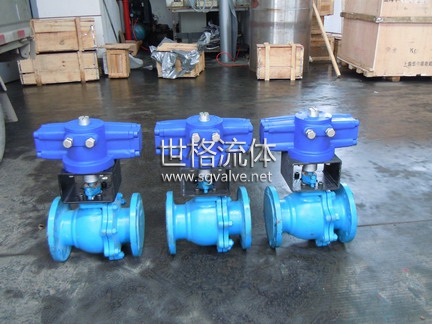

球閥、蝶閥、旋塞閥及其它1/4回轉裝置的自動化。

工作條件：

1. 液壓油：使用無腐蝕性的抗磨液壓油；運動粘度中等。

2. 額定壓力：設計壓力20MPa；最高使用壓力16MPa。

3. 適用溫度：-20~+80°C

4. 抗振動性：適用于無強烈振動的環境

5. 潤滑：使用自潤滑軸承，在正常工作條件下，無需添加潤滑劑。

6. 安裝：適合室內外安裝使用。

7. 選型與標記：根據具體工作條件合理選型；相關參數將標記在產品銘牌上。

附件支持：

1. 手動機構：支持離合式手動機構或手動泵

2. 限位開關盒：可裝各類限位開關或位置變送器。

3. 液壓電磁閥、電液伺服系統、蓄能器等用于操作或控制閥門。
