口徑：
特點：

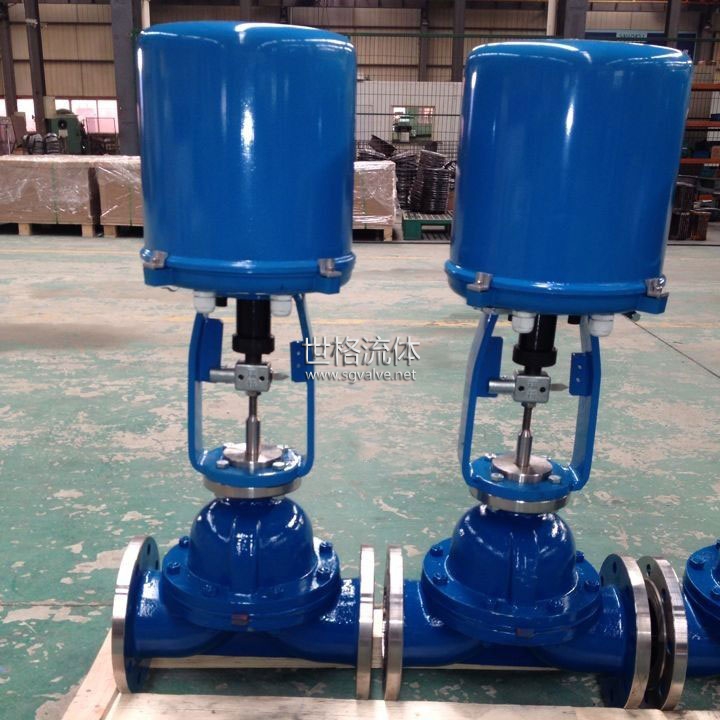

電動調節閥適用于高粘度流體、懸浮軟性顆粒、纖維介質和有毒介質的調節。在許用壓差范圍內也可作為切斷閥用。流量特性為近似快開特性。自動隔膜閥的閥體流道平滑，節流元件為彈性隔膜，額定流量系數比一般調節閥大。彈性隔膜又起密封作用，無泄漏，因此，隔膜閥的閥蓋無填料函，結構簡單，維修方便，且介質不與外界接觸，所以也可用于有毒介質和污染介質的調節。采用耐腐蝕襯里的閥體和耐腐蝕隔膜的隔膜閥，可避免襯里母體一金屬閥體的腐蝕。適用于強酸、強堿和強腐蝕性介質的調節。
閥體襯里和隔膜材料的組合
|
閥體材料
|
襯里材料
|
隔膜材料
|
使用溫度
|
適用場合
|
|
鑄鐵
|
無
|
氯丁橡膠
|
0～65℃
|
無腐蝕性介質、水及研磨劑，泥漿類介質。
|
|
ZG230-450
|
F46
|
F46
|
-20～150℃
|
強酸、強堿、強氧化劑和一般有機溶劑，不適用于泥漿介質。
|
|
鑄不銹鋼 ZG1G18Ni9Ti |
無
|
F46
|
-20～200℃
|
一般酸，堿有機溶劑等介質。
|

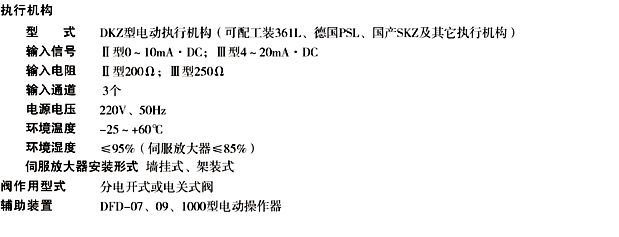

電動調節閥執行機構配置
|
公稱通徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
電動執行機構
|
DKZ-310
|
DKZ-410
|
DKZ-510
|
||||||||
|
電子式電動執行機構
|
SKZ-310
|
SKZ-310
|
SKZ-310
|
||||||||
Kv值、額定行程、允許壓差
|
公稱通徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
|
行程(mm)
|
10
|
16
|
25
|
40
|
60
|
|||||||
|
關閉時允許最大壓力
|
||||||||||||
|
允許公差
|
P1=ΔP
|
1.0
|
1.6
|
1.0
|
1.0
|
1.0
|
1.0
|
0.6
|
1.0
|
0.88
|
||
|
P1=P2
|
1.0
|
1.0
|
1.0
|
0.6
|
0.75
|
0.5
|
0.25
|
0.6
|
0.45
|
|||
安裝、使用注意事項
·電動隔膜閥應垂直安裝于管道上，體積重量較大的以及使用在振動場合時應加支承和夾固。
·電動隔膜閥一般應設有旁通管路，以便在隔膜發生故障或維修時能轉成旁路操作，使生產過程正常
進行，在一般不重要場合，裝設手輪機構后可以省略旁通管路，以進行手動操作，同時可限制閥門
開度，當手輪機構停止使用時，應恢復到原空檔位置，以利于自控系統的正常進行。
·清洗管道時，調節應處于最大開度，以便排除管道內污物。
·如閥體襯有防腐層，安裝在管道上時，應采用耐腐蝕軟墊，并注意不使閥體法蘭密封面受損。
·對隔膜及襯里應定期檢查，防止因腐蝕和破裂而損壞其它零件和造成事故。
外形尺寸
|
公稱通徑 DN mm
|
外形安裝尺寸mm
|
|||
|
A
|
H1
|
H2
|
L
|
|
|
15
|
460
|
578
|
47.5
|
140
|
|
20
|
578
|
52.5
|
145
|
|
|
25
|
583
|
57.5
|
155
|
|
|
32
|
460
|
588
|
67.5
|
165
|
|
40
|
612
|
72.5
|
190
|
|
|
50
|
612
|
80
|
210
|
|
|
65
|
460
|
|
90
|
240
|
|
80
|
695
|
97.5
|
270
|
|
|
100
|
787
|
107.5
|
335
|
|
|
125
|
460
|
889
|
123
|
375
|
|
150
|
896
|
140
|
410
|
|
