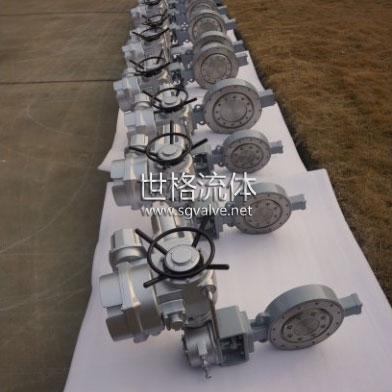

電動調節蝶閥 概述

ZAJD型電動蝶閥采用一體化結構，有開關型和智能調節型兩種。開關型直接用單相交流電源直接控制閥門開閉。智能調節型有內裝智能閥門定位器和外接智能手操閥門定位器兩種。采用輸入控制信號（4-20mA DC）即可控制運轉。該閥具有功能強，體積小，性能可靠等優點。配套簡單，流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。它可廣泛應用于食品、環保、輕工、石油、化工、教學設備、造紙、電力等行業的工業過程自動控制系統中。。

二、智能型電動蝶閥 特點

1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

三、智能型電動蝶閥 執行機構性能

雙密封、雙保護
IQ外殼的額定防護等級為IP68-水下3米，48小時，NEMA4/4X/6。它是完全防水可防塵，而且不"透氣"。Rotork雙密封系統確保內部元件受到保護，因?yàn)樗鼈儽环浪泳€端子模塊將內部電纜與接線端子箱隔離。即使在現場接線期間，移去接線端蓋，保護仍得以維持，且接線端子模塊獨立密封。
非侵入式終身密封
IQ的現場調試無需卸掉電氣箱端蓋。所有設定和調整均使用提供的紅外線設定器來完成。在我們制造廠的受控環境中組裝后，氣體交換已被排除-所有內部元件終身得到保護。非侵入式控制器意味著沒有穿過控制箱體的貫通軸。
簡單、可靠，IQ簡化了設計，而規格和性能有所擴展。
力矩測量
執行器能夠可靠可精確地測定操作一個閥門的作用力，這是對閥門和執行器提供保護的基礎。IQ使用其專利的輸出力矩測量系統，該系統是從人們熟悉的類似壓力傳感器這樣的過程測量技術研制而成的。在工業中經過驗證和測試的這一技術適用于閥門執行器。在帶有負荷的情況下，用安裝在力矩傳感器內的壓敏電阻傳感器，是電機蝸桿推力的反作用力直接轉換成輸出力矩比例的電信號，可獲得準確的、可重復的力矩測量值，且獨立于頻率、電壓和溫度變化。
閥位測量
可靠的過程控制取決與閥門行程末端的準確定位，而液壓控制取決于閥門行程中間的準確定位。擁有專利的非接觸式閥位測量系統則是執行器控制中最簡單的設計。只有一個活動部件的分解器把輸出中心套筒的旋轉轉換成電信號，然后與存儲在安全、永久的存儲器中的限位作比較。
元件減少
合理的機械和電氣系統使可靠性得到提高。作為IQ的基礎，手輪結構和控制底架的改進提高了執行器的可靠性。最新?quot;系統集成芯片"技術已因應用于IQ控制模塊。元件數量明顯減少，從而減少了互連、布線和印刷電路板的復雜性。采用了諸如數據顯示功能以及更好的系統保護等增強功能，從而提高了性能及可靠性。
安全完整性
最初研制IQ是為了提高閥門執行器的安全完整性狀態。通過再次的設計和創新，Rotork能夠提供解決辦法，是工藝工程師能夠根據確定的安全完整性等級評估選擇執行器。鑒于IEC615081、ISA-S84.01和DIN19250等國際標準成為評估工藝系統安全完善的要求，Rotork 將樂意討論您的要求。

四、智能型電動蝶閥 主要技術參數

五、智能型電動蝶閥 主要零部件材料

六、智能型電動蝶閥 執行標準
